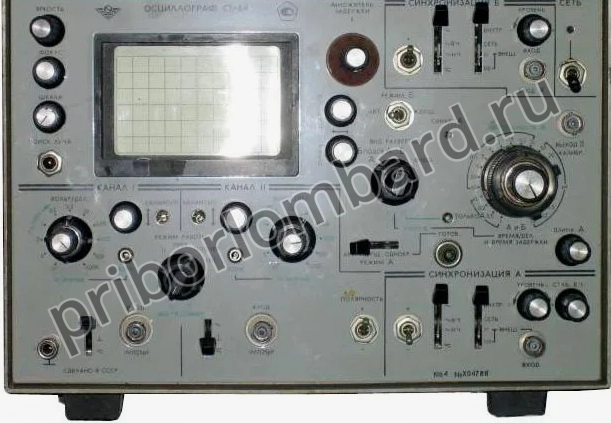

Осциллограф С1-64

Осциллограф С1-64 предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров<br />
<br />
<br />
<br />
Количество лучей (каналов) ЭЛТ двухканальный<br />
Диапазон измеряемых напряжений 28 мВ – 140 В<br />
Диапазон измеряемых интервалов времени 0,4 мкс – 0,2 с<br />
Полоса пропускания 0 – 50 МГц<br />
Время нарастания ПХ 8-9 нс<br />
Погрешность измерения амплитуды сигнала не более 5 %<br />
Погрешность измерения интервалов времени не более 5 %<br />
Выброс на ПХ не более 3 %<br />
Ширина линии луча 0,8 мм<br />
Рабочая площадь экрана по горизонтали 80 мм<br />
Питание 220 В, 50 Гц; 115 В, 400 Гц<br />
Потребляемая мощность 150 В*А<br />
Диапазон рабочих температур -5... +50 °С<br />
ПАРАМЕТРЫ КАНАЛА Y <br />
Чувствительность каналов 1 и 2 5 мВ/дел – 10 В/дел<br />
Входное сопротивление канала 1 МОм<br />
Входная емкость канала 25 пФ<br />
ПАРАМЕТРЫ КАНАЛА X <br />
Длительность развертки минимальная 0,1 мкс/дел<br />
Длительность развертки максимальная 1 сек/дел<br />
Амплитуда сигналов внешней синхронизации 0,2 – 20 В<br />
Диапазон частот внешней синхронизации 3 Гц – 50 МГц<br />
Входное сопротивление внешней синхронизации 1 МОм<br />
ПАРАМЕТРЫ КАНАЛА Z <br />
Диапазон частот канала 1 Гц – 50 МГц<br />
Диапазон входных напряжений 5 – 25 В<br />
Входное сопротивление канала 1 МОм<br />
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ <br />
Частота сигнала калибровки меандр 2 МГц<br />
Напряжение сигнала калибровки 10 В<br />
Масса 19 кг<br />
Габариты 354х220х500 мм
